| Sommaire |
|---|
Contexte du projet
Le service SMS-U doit permettre de mutualiser l'envoi des SMS pour plusieurs universités. Le système comporte donc :
- Un Front Office propre à chaque établissement intégré à un portail de type uPortal.
- Un Back Office mutualisé par tous les établissements. Ce Back office est en charge d'envoyer les SMS au broker.
Le service SMS-U se base sur quatre applications :
- esup-smsu déployé sur le Front - Office du service
Il s'agit d'un portlet intégré au portail ESUP Portail. Il permet aux membres d'un établissement de rédiger et envoyer des demandes de SMS.
- esup-smsu-api déployé sur le Back - Office du service
Il s'agit d'une application gérant l'envoi des SMS au broker (OLM)
Cette partie est conçue pour qu'un seul déploiement puisse être utilisé par plusieurs groupements d'universités (i.e. plusieurs déploiements de l'application esup-smsu).
- esup-smsu-api-admin déployé sur le Back - Office du service
IHM d'administration de l'API SMS-U. Il s'agit d'un portlet permettant d'effectuer les fonctions d'administration et d'exploitation de l'API.
- esup-smsu-api-mail déployé sur le Front – office du service
Il s'agit d'une application charger de gérer des demandes d'envoi de SMS par mail. Elle scrute une boîte mail pour en extraire les demandes et les envoyer au Back – Office.
Présentation de l'administration du Back Office du service SMS-U
Contexte du projet
Présentation des 4 applications du service SMS-U (smsu, smsuapi, smsuapiadmin, smsuapimail)
...
But
L'administration du Back Office du service SMS-U est un portlet intégré à ESUP Portail. Il permet aux membres de l'université d'utiliser les services suivants :
- Administration du service SMS-U
- Reporting sur l'usage du service SMS-U
Plan du site
La figure ci-dessus illustre les différents menus de l'application, qui intègrent les différentes fonctionnalités de l'administration et du reporting.
A noter qu'un utilisateur Lambda qui n'a aucun droit sur l'application, a accès uniquement aux menus « Accueil » , « Préférences » et « A Propos propos de ».
Glossaire
Glossaire des manuels du service SMS-U
Description des menus de l'IHM
...

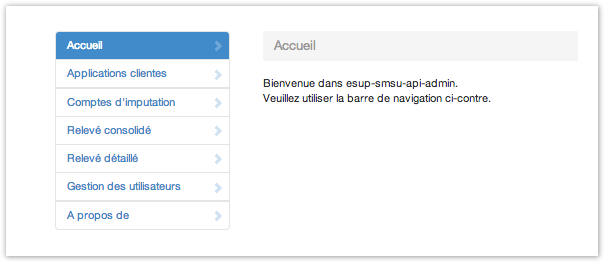

Cliquer sur le menu « Accueil », un message de bienvenu s'affiche, comme illustré dans la figure ci-dessous :
Préférences
Cliquer sur le menu « Préférences » :
Choisir la langue dans le menu déroulant « Langue » :
...
Le choix est immédiatement pris en compte, le portlet est chargé de suite avec la langue choisie :
A propos

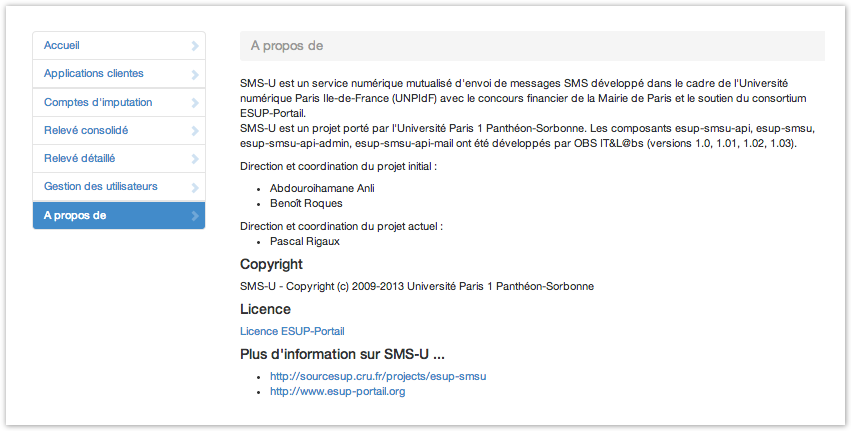

Cliquer sur le menu « A propos », des informations sur le « copyright » et la version de l'application sont affichées :
Applications clientes
...
- FCTN_ API_CONFIG_APPLIS (voir Tableau 1)
Ajout d'une application

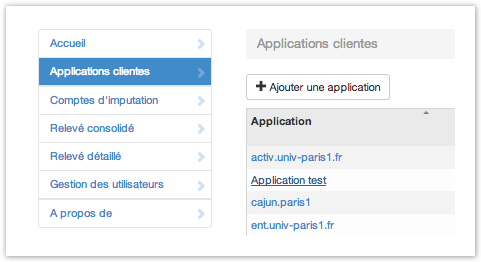

Cliquer sur le bouton « Ajouter une application » :
L'écran ci-dessous s'affiche :

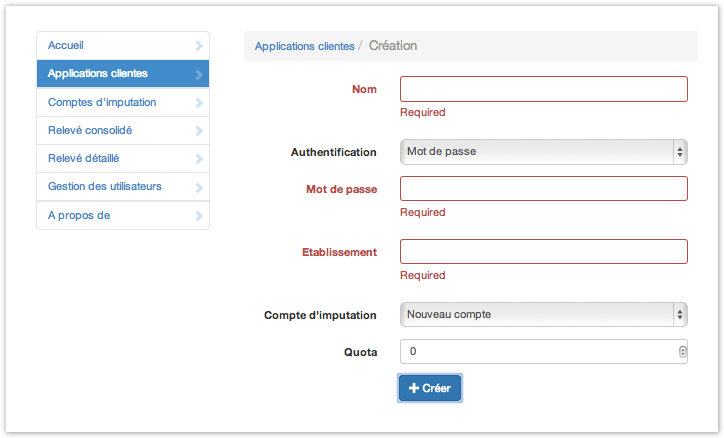

Cliquer sur « Enregistrer Créer » :
Les messages en rouge s'affichent pour mettre en évidence l'obligation de saisir les champs obligatoires.
Saisir les différents champs avec des valeurs correctes et cliquer sur « Enregistrer » :
Créer » :
Si vous avez choisis « Nouveau compte », vous aurez alors la possibilité de modifier le quota du nouveau compte :
Modification d'une application

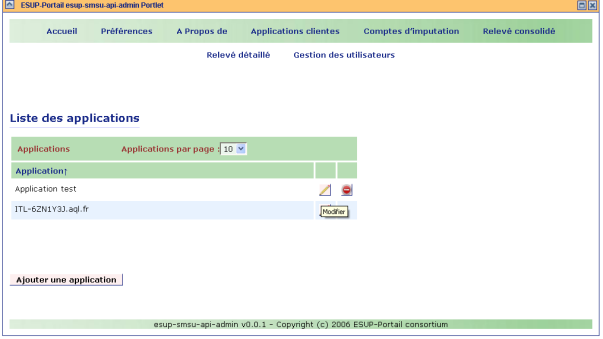

Cliquer sur le menu « Application clientes » puis sur l'icône « Modifier » de l'application à modifier :
L'écran ci-dessous s'affiche :
Après les modifications, cliquer sur « Enregistrer ».
...
Cliquer sur le menu « Application clientes » puis sur l'icône application à supprimer, puis sur « Supprimer » de l'application à supprimer :
» (cf capture d'écran ci-dessus).
Comptes d'imputation
L'utilisateur peut demander à accéder à un écran de gestion des comptes d'imputation.
Cet écran propose :
...
...
- le libellé du compte d'imputation,
- le quota,
- le nombre de SMS consommés.
Le fichier Excel d'import permet d'augmenter ou de diminuer le quota. Le champ 'quota à ajouter' est un entier positif ou négatif. Il permet également de supprimer des comptes
Pour accéder à la page, les droits suivants doivent être affectés à l'utilisateur directement ou, à l'un des groupes dont il est membre :
- FCTN_GESTION_CPT_IMPUT (voir Tableau 1)
Cliquer sur le menu « Comptes d'imputation » pour afficher la liste des comptes d'imputations disponibles :
Modification du quota d'une compte d'imputation
Cliquer sur le menu « Comptes d'imputation » puis sur le compte à modifier :
L'écran ci-dessous s'affiche :
Après les modifications, cliquer sur « Enregistrer ».Pour télécharger le rapport en Excel ou en Pdf, cliquer sur les icônes correspondantes.

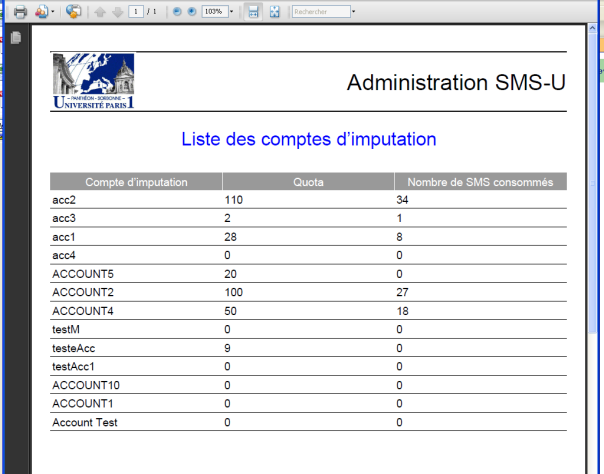

Deux exemples de rapport excel et pdf sont illustrés ci-dessous :
Relevé consolidé
L'écran de relevé détaillé permet de consulter des relevés consolidés. Un relevé consolidé est établi à partir des données suivantes :
...
Pour accéder à la page, le droit suivant doit être affecté à l'utilisateur :
- FCTN_API_ EDITION_RAPPORT (voir Tableau 1)

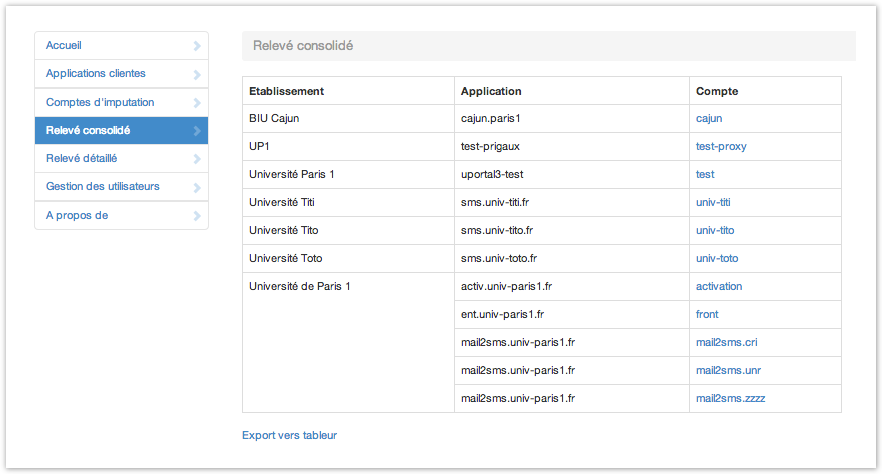

Cliquer sur le menu « Relevé consolidé » :
Pour télécharger le rapport en Excel ou en Pdf, cliquer sur les icônes correspondantes.
Deux exemples de rapport excel et pdf sont illustrés ci-dessous :

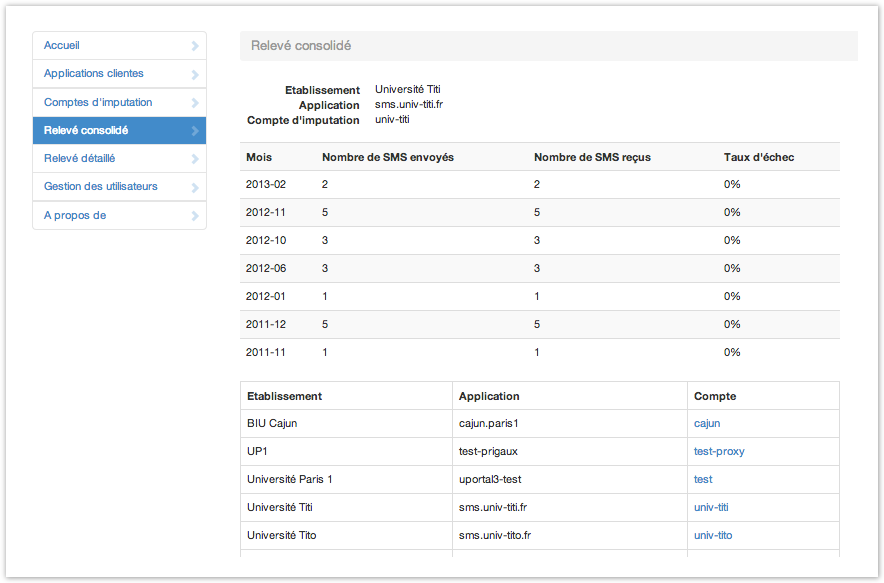

Cliquez sur un compte pour avoir le relevé détaillé d'un compte. Par exemple pour "univ-titi" :
Pour télécharger les données bruts pour traitement dans un tableur, cliquer sur "Export vers tableur".
Relevé détaillé
Pour accéder à la page, le droit suivant doit être affecté à l'utilisateur :
...
Cliquer sur le menu « Relevé détaillé » :
Pour télécharger le rapport en Excel ou en Pdf, cliquer sur les icônes correspondantes.
Deux exemples de rapport excel et pdf sont illustrés ci-dessous :
Par défaut, les derniers envois sont affichés avec un "scrolling infini". Vous pouvez filtrez par compte en cliquant sur le filtre (par défaut "aucun").

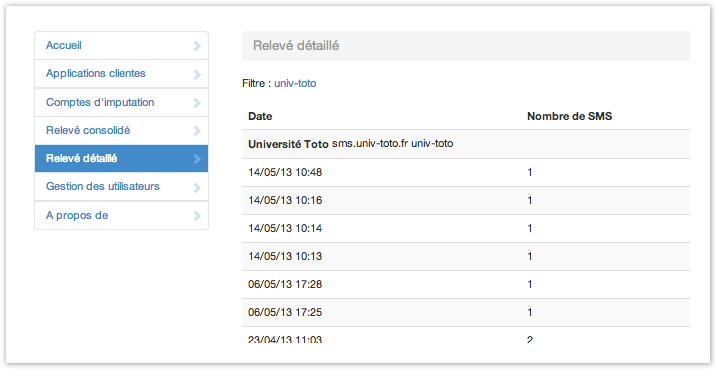

En cliquant sur le compte "univ-toto", on obtient :
Gestion des utilisateurs
Cet écran permet de lister les utilisateurs.
Il propose des liens sur la création et la modification des utilisateurs.
Pour accéder à la page, le droit suivant doit être affecté à l'utilisateur :
- FCTN_MANAGE_USERS (voir Tableau 1)
Cliquer sur le menu « Gestion des utilisateurs » :
Création d'un utilisateur
Cliquer sur le menu « Comptes d'imputation Gestion des utilisateurs » puis sur le bouton « Ajouter un utilisateur » :
La figure L'écran ci-dessous s'affiche :
Cliquer sur le bouton « Enregistrer Créer », l'écran ci-dessous s'affiche :
Après remplissage du champ « Login Nom » et le choix d'un « Rôle », cliquer sur « Enregistrer Créer » et cette fois-ci l'utilisateur est crée.
Modification d'un utilisateur

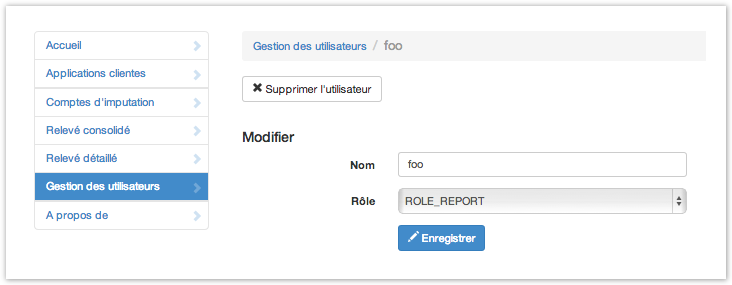

Cliquer sur l'icône de modification le login d'un utilisateur :
La figure L'écran ci-dessous s'affiche :
Après les modifications nécessaires, cliquer sur « Enregistrer ».
Suppression d'un utilisateur
Cliquer sur l'icône de suppression sur la ligne de l'utilisateur à supprimer :
La ligne est supprimée de la liste des utilisateurs.
A noter que les utilisateurs qui ont le rôle « Super administrateur » ne sont pas supprimablessur le menu « Gestion des utilisateurs » puis sur le login à supprimer, puis sur « Supprimer l'utilisateur » (cf capture d'écran ci-dessus).
